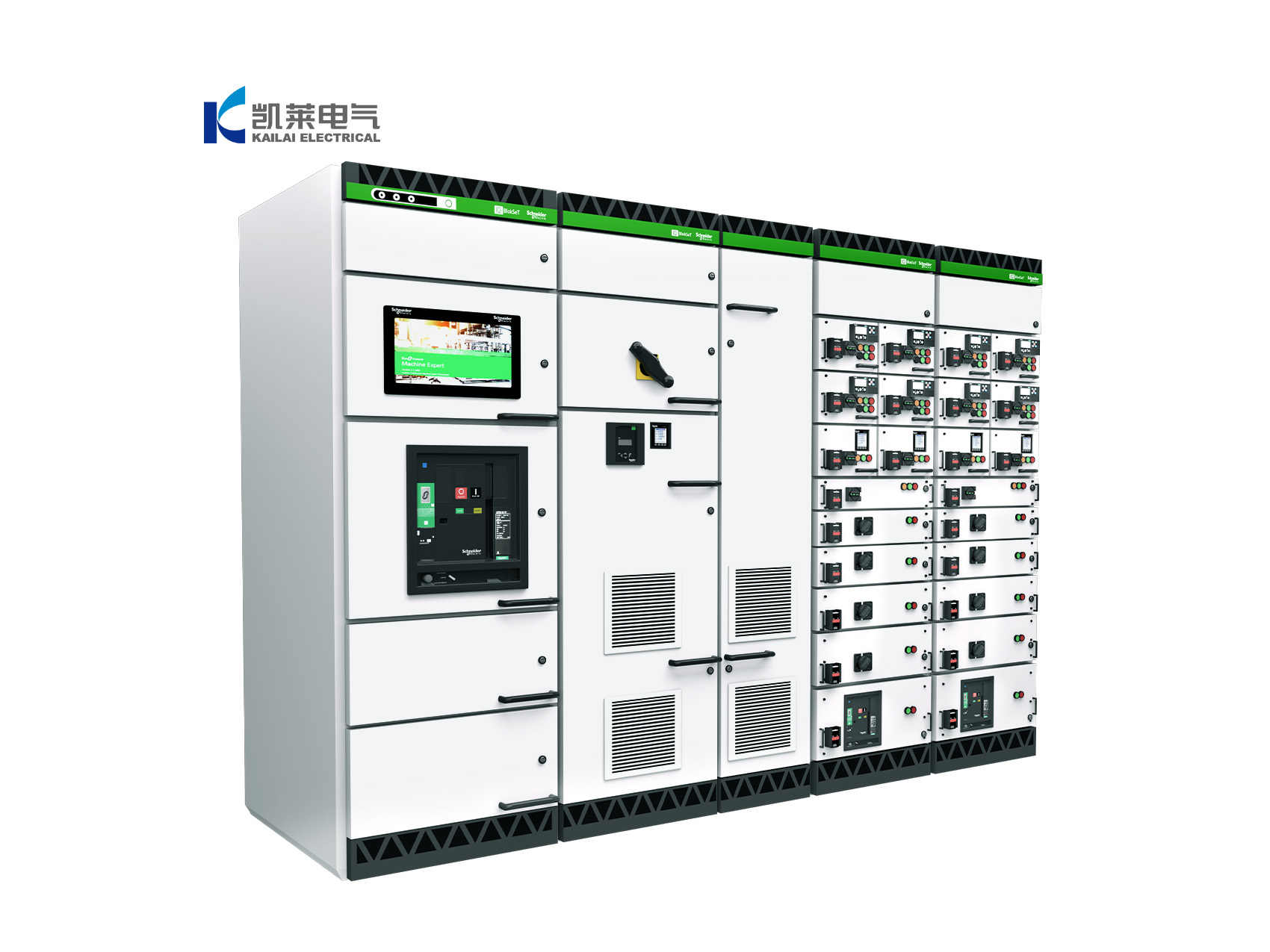

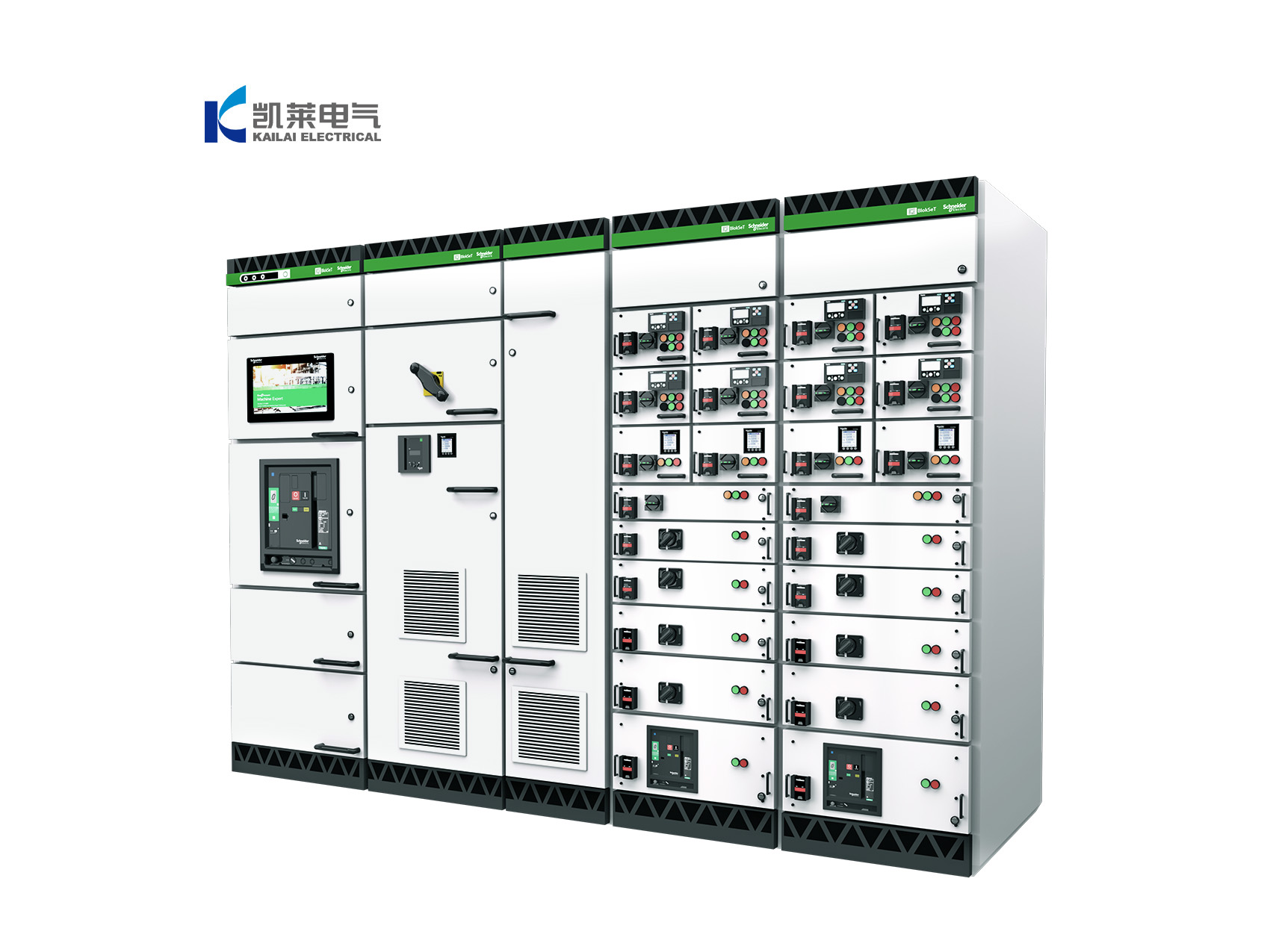

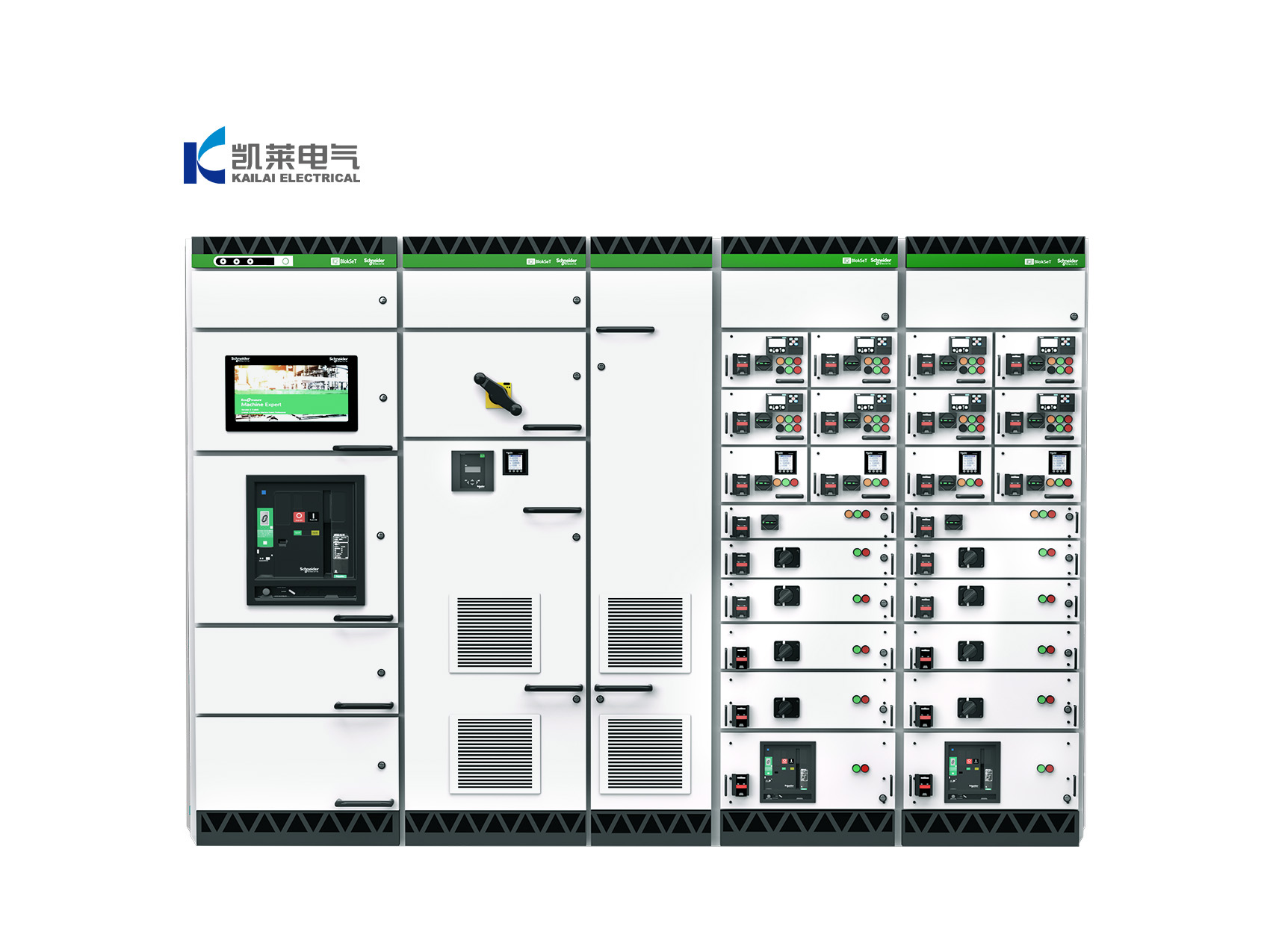

کابین توزیع مدولار با تراکم بالا Schneider BlokSeT
با استفاده از قاب پیشساخته مدولار استاندارد ۵۰ میلیمتری همراه با فناوری اتصال باسبار استخوان ماهی نوآورانه، این سیستم چگالی یکپارچگی فوقبالا، مونتاژ ترکیبی انعطافپذیر و قابلیت جداسازی و توسعه سریع را ارائه میدهد. این سیستم کاملاً برای پروژههایی با مراکز داده محدود از نظر فضا، شرایط عملیاتی پیچیده و نیازهای توسعه یا تغییرات آتی مناسب است.
کابین توزیع مدولار با تراکم بالا Schneider BlokSeT
شنايدر الکتریک بلوکست، تابلو برق فشار ضعیف مدولار پیشرفته نسل جدید شرکت شنايدر الکتریک است که کاملاً با استانداردهای IEC 61439-2 و GB/T 7251.2 مطابقت دارد و از طریق تأیید جامع مونتاژ آزمایش شده (TTA) گواهی شده است.
این محصول که بر اساس معماری اینترنت اشیاء EcoStruxure شرکت شنايدر الکتریک ساخته شده است، چهار مزیت اصلی را در خود جای داده است: ایمنی نهایی، بهرهبرداری و نگهداری هوشمند، طراحی مدولار با چگالی فوقالعاده بالا و دوام طولانیمدت. این محصول برای برآورده کردن شرایط عملیاتی سخت صنعتی و نیازهای توزیع برق دقیق ساختمانهای پیشرفته طراحی شده است.
به عنوان یک راهحل پیشرفته توزیع برق فشار ضعیف برای تولید هوشمند، مراکز داده، انرژیهای تجدیدپذیر و پروژههای زیرساخت عمومی در مقیاس بزرگ، BlokSeT در صدها هزار پروژه در سراسر جهان به کار گرفته شده است و عملکرد و کیفیت آن به طور کامل توسط بازار اثبات شده است.
مزایا و ویژگی ها
حداکثر استفاده از فضا: چیدمان مدولار با تراکم بالا امکان قرارگیری تا ۲۴ مدار کشویی کمدی با جریان کم در اندازه یکچهارم را در یک کابینت فراهم میکند که بیش از ۳۰٪ مدارهای بیشتری نسبت به کابینتهای سنتی دارد. با حداقل عرض کابینت تنها ۶۰۰ میلیمتر، ردپای مرکز داده را به طور قابل توجهی کاهش میدهد و در هزینههای ساخت و ساز عمرانی صرفهجویی میکند.
سازگاری ترکیبی کامل دستهبندی: همان کابینت میتواند به طور انعطافپذیر واحدهای عملکردی ثابت و قابل کشویی را در خود جای دهد و توزیع برق و کنترل موتور را در یک واحد ادغام کند. اندازههای کشویی شامل واحدهای یکچهارم، یکدوم و کامل است که از تجهیزات موتوری از ۰٫۳۷ کیلووات تا ۸۰۰ کیلووات پشتیبانی میکند و سازگاری بالایی را تضمین میکند.
مونتاژ سریع بدون ابزار: با بهرهگیری از فناوری اتصال باسبار نوآورانه استخوان ماهی و بدون سوراخ، کابینتها بدون نیاز به دریلکاری در محل به هم متصل شده و باسبارها گسترش مییابند. باسبارهای عمودی از ساختار گیره دوگانه تطبیقی استفاده میکنند که امکان نصب و جداسازی بدون ابزار خاص را فراهم میآورد و نیروی گیره به طور خودکار با افزایش جریان بیشتر میشود و نصب کارآمد و اتصالات قابل اعتماد را تضمین میکند.
قابلیت نصب در تمام سناریوها: از ورود کابل از بالا، پایین و کنار و همچنین چیدمان چپ، راست و پشتبهپشت پشتیبانی میکند و برای مراکز داده فشرده، اتاقهای برق پیشساخته و کارگاههای پر از تجهیزات ایدهآل است.
پیشساخت استاندارد کارخانهای، نصب و راهاندازی در محل را ۴۰٪ کاهش میدهد. کشوهای با مشخصات یکسان، ۱۰۰٪ قابل تعویض هستند، قطعات یدکی را استاندارد کرده و هزینههای انبارداری و نگهداری را کاهش میدهند. افزودن، حذف یا ارتقای ظرفیت مدارهای آینده بدون تغییر ساختار کابینت قابل انجام است و توسعهای راحت و کارآمد را ممکن میسازد.
داده های عمومی
| مورد | مشخصات |
کاربرد |
توزیع برق / کنترل موتور |
شاخص خدمات (IS) |
211 تا 333 |
استانداردها |
IEC 60439-1 / IEC 60529 / IEC 61641 |
مقاومت در برابر آب و هوا |
رطوبت: IEC 60068-2-30 |
گرمای خشک: IEC 60068-2-2 |
|
سرد: IEC 60068-2-1 |
|
نمک پاش: IEC 60068-2-11 |
|
نصب و راه اندازی |
سرپوشیده |
EMC |
کلاس 2 |
داده های مکانیکی
| مورد | مشخصات |
ورودی کابل |
بالا / پایین |
دسترسی به سیم کشی |
جلو / عقب |
مدرک حفاظتی |
IP20–IP54 |
شکل جدایی |
2b / 3b / 4a / 4b |
نوع اتصال |
FFD / WFD / WFW / WWW |
ابعاد (میلی متر) |
قد: 2200 |
عرض: 500–1200 |
|
عمق: 400 / 600 / 1000 |
|
وزن متوسط |
650 کیلوگرم |
محوطه |
پوشش پودری اپوکسی > 50 میکرومتر |
قاب |
گالوانیزه |
رنگ |
RAL9002 / RAL7016 |
داده های الکتریکی
| مورد | مشخصات |
ولتاژ عایق نامی (Ui) |
1000 V |
ولتاژ عملیاتی نامی (Ue) |
400 / 690 ولت متناوب |
فرکانس |
50/60 هرتز |
ولتاژ ضربه ای نامی (Uimp) |
12 کیلو ولت |
ولتاژ مدار کمکی |
حداکثر 230 ولت AC |
دسته اضافه ولتاژ |
IV |
درجه آلودگی |
3 |
رتبه بندی باسبار
| مورد | مشخصات |
جریان شینه افقی |
تا 6300 A |
جریان گذرگاه عمودی |
تا 3200 A |
شینه افقی:
جریان مقاومت کوتاه مدت (Icw/1s): 30 / 50 / 85 / 100 kA
حداکثر جریان مقاومت (Ipk): 63 / 105 / 187 / 220 kA
گذرگاه عمودی:
جریان مقاومت کوتاه مدت (Icw/1s): 30 / 50 / 85 kA
حداکثر جریان مقاومت (Ipk): 63 / 105 / 178 kA
ایمنی و سیستم
| مورد | مشخصات |
حفاظت قوس داخلی (IEC 61641) |
85 کیلو آمپر / 0.3 ثانیه |
سیستم ارتینگ |
TT / IT / TNS / TNC |
سوئیچ حداکثر ورودی/خروجی |
6300 A |
حداکثر ظرفیت موتور |
250 کیلو وات |
